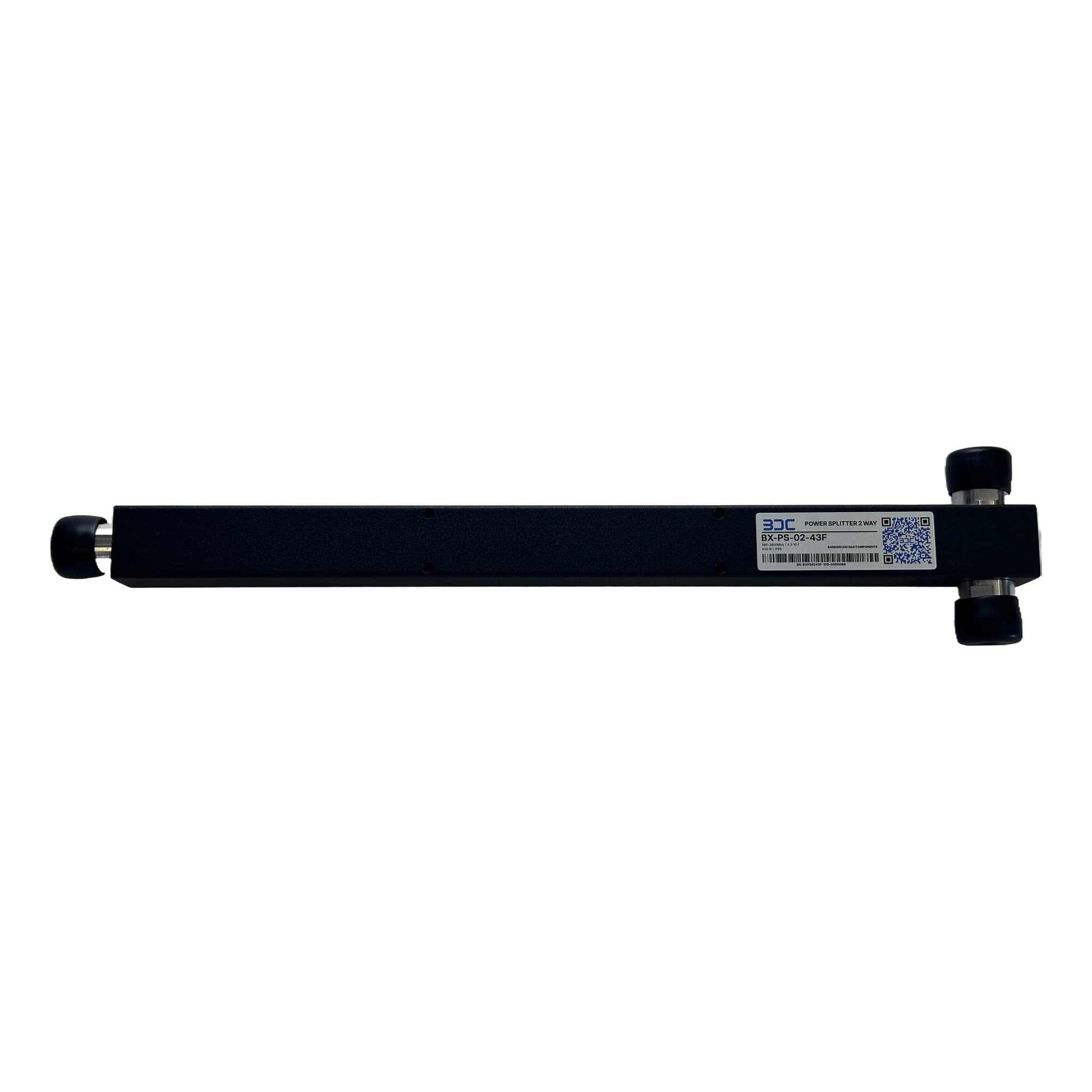

BX-PS-02-43F — Tehonjakaja 2-tie

BX-PS-02-43F

Tehonjakaja 2-tie

Kaksitie-tehonjakaja verkon symmetriseen jakamiseen, taajuusalueelle 380–3800 MHz.

5GLTEVIRVEVIRVE 2DMR

Datalehti rev. B · päivitetty 6.11.2026

Tekniset tiedot

Tekniset tiedot
Suorituskyky
Taajuusalue
380–3800 MHz
Vaimennus
≤ 3.25 dB
380–3800 MHz
VSWR
≤ 1.20 · typ. 1.15
380–3800 MHz
Paluuvaimennus
≥ 21 dB · typ. 23 dB
380–3800 MHz, kaikki portit
PIM
≤ −160 dBc · typ. −163 dBc
IM3, 3. kertaluku @ 900 MHz, 2 × 20 W
Impedanssi
50 Ω
Kokonaissisäänteho
400 W
Keskiarvo
Mekaniikka
Liittimet
4.3-10 naaras (IEC 61169-54)
Mitat (P × L × K)
313.8 × 25 × 25 mm
Ilman liittimiä
Paino
0.55 kg
Väri
Musta
Asennus
Seinä / Masto (kiinnikkeet myydään erikseen)
Ympäristö
Kotelointiluokka
IP65
Käyttölämpötila
-35 – 75 °C
Suhteellinen kosteus
95 %
Ei-kondensoiva
Suorituskyky taajuuskaistoittain
Parametri (MHz)380–470694–9601710–21702300–27003300–3800
Vaimennus (dB)≤ 3.10≤ 3.15≤ 3.20≤ 3.25≤ 3.25
Amplituditasapaino (dB)±0.10±0.20±0.20±0.30±0.30

Valinta ja käyttö

Jakaa signaalin kahteen lähtöön. Vaimennus on enintään 3,25 dB.

Tehonjakaja on sisäpeittoverkon jakoportaassa: se haaroittaa runkolinjan kerroksen tai rakennuksen osan antennihaaroille. Taajuusalue 380–3800 MHz kattaa TETRA-kaistat, UHF-alueen ammattiradiokaistat, mobiilikaistat ja 5G:n n78-kaistan, joten sama jakaja palvelee kaikkia verkkoon yhdistettyjä järjestelmiä.

Jakaja valitaan linkkibudjetin mukaan: jokainen jako vaimentaa signaalia, ja vaimennus on ilmoitettu taattuna maksimiarvona. Taattu paluuvaimennus ≥ 21 dB tarkoittaa, että heijastuva teho jää pieneksi kaikissa porteissa, ja PIM ≤ −160 dBc on mitattu 2 × 20 W:n kantoaalloilla 900 MHz:llä.

Jakajan rinnalle valitaan tapperit pitkille runkolinjoille ja päätevastukset käyttämättömiin portteihin. Kotelointiluokka IP65 sallii asennuksen myös laitetilan ulkopuolelle, ja keskitehon kesto on 400 W jakajakäytössä.
