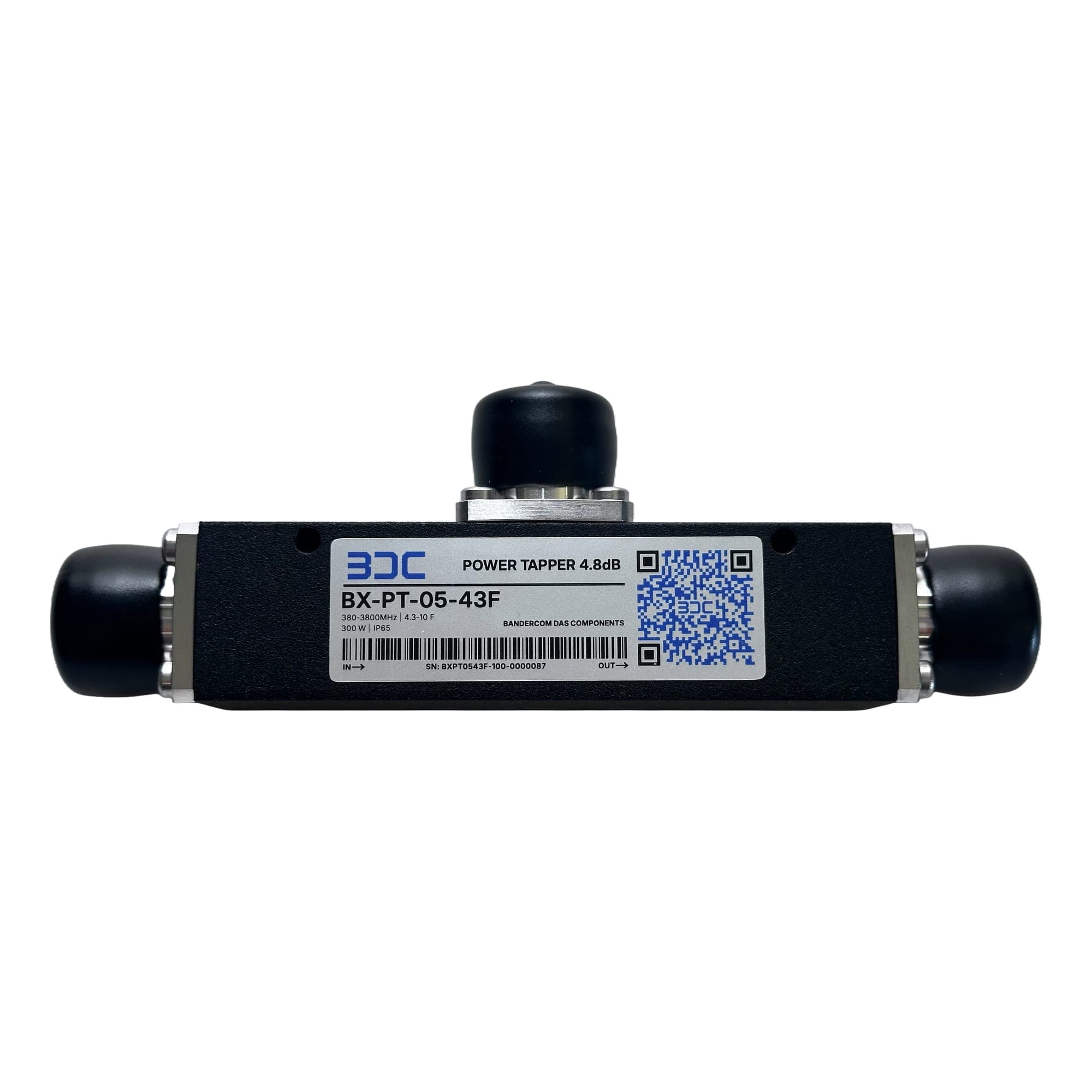

BX-PT-05-43F — Tapperi 4,8 dB

BX-PT-05-43F

Tapperi 4,8 dB

Epäsymmetrinen tehonjakaja 4,8 dB

Tapperi eli epäsymmetrinen tehonjakaja, haaravaimennus 4,8 dB, runkolinjan antennihaaroille. Taajuusalue 380–3800 MHz.

5GLTEVIRVEVIRVE 2DMR

Datalehti rev. B · päivitetty 6.11.2026

Tekniset tiedot

Tekniset tiedot
Suorituskyky
Taajuusalue
380–3800 MHz
Vaimennus
≤ 2.15 dB
380–3800 MHz
VSWR
≤ 1.20 · typ. 1.15
380–3800 MHz
Paluuvaimennus
≥ 21 dB · typ. 23 dB
380–3800 MHz, kaikki portit
PIM
≤ −160 dBc · typ. −163 dBc
IM3, 3. kertaluku @ 900 MHz, 2 × 20 W
Impedanssi
50 Ω
Kokonaissisäänteho
300 W
Keskiarvo
Mekaniikka
Liittimet
4.3-10 naaras (IEC 61169-54)
Mitat (P × L × K)
96 × 25 × 25 mm
Ilman liittimiä
Paino
0.32 kg
Väri
Musta
Asennus
Seinä / Masto (kiinnikkeet myydään erikseen)
Ympäristö
Kotelointiluokka
IP65
Käyttölämpötila
-20 – 65 °C
Suhteellinen kosteus
95 %
Ei-kondensoiva
Suorituskyky taajuuskaistoittain
Parametri (MHz)380–470694–9601710–21702300–27003300–3800
Kytkentä (dB)5.4 ± 0.44.8 ± 0.74.6 ± 0.74.8 ± 0.75.3 ± 0.5
Vaimennus (dB)≤ 1.65≤ 2.15≤ 2.15≤ 2.05≤ 1.90

Valinta ja käyttö

Haaravaimennus 4,8 dB, läpimenovaimennus enintään 2,15 dB.

Tapperi asennetaan runkolinjaan antennien kohdalle: kytkentäportti syöttää antennihaaran, ja läpimenoportti jatkaa runkolinjaa seuraavalle tapperille. Taajuusalue 380–3800 MHz kattaa TETRA-kaistat, UHF-alueen ammattiradiokaistat, mobiilikaistat ja 5G:n n78-kaistan.

Haaravaimennus (engl. coupling) valitaan linkkibudjetin mukaan niin, että jokainen antenni saa suunnitellun tehon: linjan alkupäässä käytetään suurta haaravaimennusta ja loppupäässä pientä. Taattu läpimenovaimennus kertoo, paljonko runkolinjan teho vähenee tapperin kohdalla koko kaistalla.

Tapperit kestävät 300 W:n keskitehon, paluuvaimennus on ≥ 21 dB ja PIM ≤ −160 dBc 2 × 20 W:n kantoaalloilla 900 MHz:llä. Haaroituksiin valitaan tehonjakajat ja käyttämättömiin portteihin päätevastukset.
