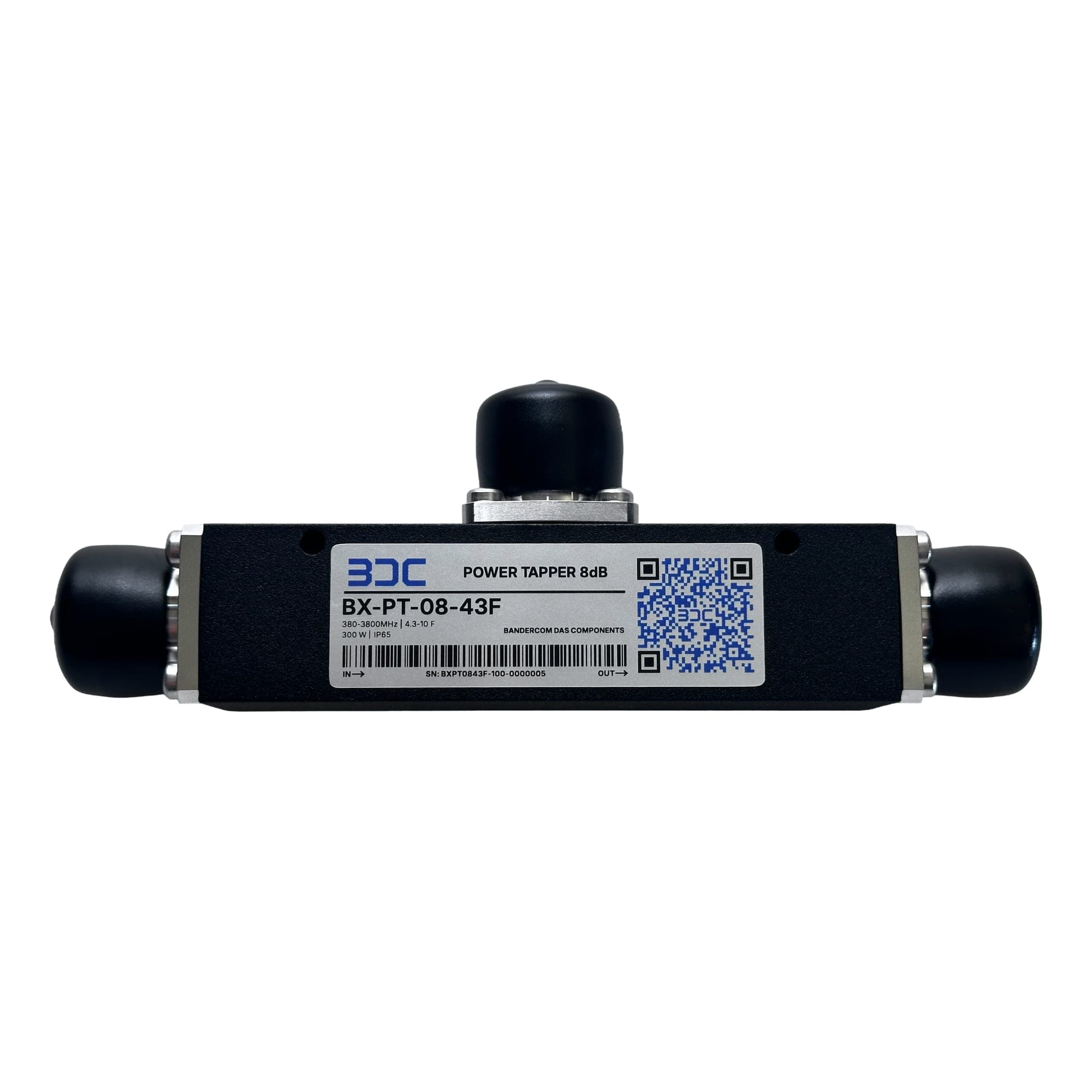

BX-PT-08-43F
Tapperi 8 dB
Epäsymmetrinen tehonjakaja 8 dB
Tapperi eli epäsymmetrinen tehonjakaja, haaravaimennus 8 dB, runkolinjan antennihaaroille. Taajuusalue 380–3800 MHz.
Datalehti rev. B · päivitetty 6.11.2026
Tekniset tiedot
| Suorituskyky | |
|---|---|
| Taajuusalue | 380–3800 MHz |
| Vaimennus | ≤ 1.05 dB 380–3800 MHz |
| VSWR | ≤ 1.20 · typ. 1.15 380–3800 MHz |
| Paluuvaimennus | ≥ 21 dB · typ. 23 dB 380–3800 MHz, kaikki portit |
| PIM | ≤ −160 dBc · typ. −163 dBc IM3, 3. kertaluku @ 900 MHz, 2 × 20 W |
| Impedanssi | 50 Ω |
| Kokonaissisäänteho | 300 W Keskiarvo |
| Mekaniikka | |
| Liittimet | 4.3-10 naaras (IEC 61169-54) |
| Mitat (P × L × K) | 96 × 25 × 25 mm Ilman liittimiä |
| Paino | 0.32 kg |
| Väri | Musta |
| Asennus | Seinä / Masto (kiinnikkeet myydään erikseen) |
| Ympäristö | |
| Kotelointiluokka | IP65 |
| Käyttölämpötila | -20 – 65 °C |
| Suhteellinen kosteus | 95 % Ei-kondensoiva |
| Parametri (MHz) | 380–470 | 694–960 | 1710–2170 | 2300–2700 | 3300–3800 |
|---|---|---|---|---|---|
| Kytkentä (dB) | 8.4 ± 0.5 | 8.0 ± 0.6 | 7.9 ± 0.7 | 8.0 ± 0.7 | 8.3 ± 0.7 |
| Vaimennus (dB) | ≤ 0.85 | ≤ 0.95 | ≤ 1.05 | ≤ 0.95 | ≤ 1.00 |
Valinta ja käyttö
Haaravaimennus 8 dB, läpimenovaimennus enintään 1,05 dB.
Tapperi asennetaan runkolinjaan antennien kohdalle: kytkentäportti syöttää antennihaaran, ja läpimenoportti jatkaa runkolinjaa seuraavalle tapperille. Taajuusalue 380–3800 MHz kattaa TETRA-kaistat, UHF-alueen ammattiradiokaistat, mobiilikaistat ja 5G:n n78-kaistan.
Haaravaimennus (engl. coupling) valitaan linkkibudjetin mukaan niin, että jokainen antenni saa suunnitellun tehon: linjan alkupäässä käytetään suurta haaravaimennusta ja loppupäässä pientä. Taattu läpimenovaimennus kertoo, paljonko runkolinjan teho vähenee tapperin kohdalla koko kaistalla.
Tapperit kestävät 300 W:n keskitehon, paluuvaimennus on ≥ 21 dB ja PIM ≤ −160 dBc 2 × 20 W:n kantoaalloilla 900 MHz:llä. Haaroituksiin valitaan tehonjakajat ja käyttämättömiin portteihin päätevastukset.
